技术原理
拉曼米水汽激光雷达采用Nd：YAG激光器的355nm波段作为发射光源，经过扩束镜和导光镜后射向大气，大气N2和H2O分子的振动拉曼频移后向散射回波信号经过接收光学系统（望远镜）接收然后通过光纤导入到光栅光谱仪中，经过光栅分光后的振动拉曼信号进入到探测器PMT中。将光信号转化为电信号，然后对信号进行滤波、去噪、放大、采样计算，最后通过算法得到大气水汽廓线。
产品定位
（1）实时提供气溶胶、水汽、湿度的高分辨率廓线数据集；
（2）提供区域污染逆温层分布形势研判；
（3）定量分析对PM2.5、O3的生成贡献；
（4）支撑区域环境污染治理对策。
监测项目
（1）气溶胶、水汽、相对湿度的垂直廓线；
（2）激光雷达比廓线。
技术参数
主要参数
出射激光波长
355nm
激光重复频率
4kHZ
激光单脉冲能量
75μJ
接收望远镜直径
300 mm
接收视场角
0.5-2mrad（可调）
滤光片带宽
0.3nm
探测通道
387nm和407nm
采集器采样精度
16 bit
采集器采样频率
20 MHz
性能指标
有效测量范围
优于3km
空间分辨率
优于7.5 m
时间分辨率
优于2分钟（可调）
测量精度
±1 g/kg
工作温度
-10℃～+50℃
储存温度
0℃～+70℃
工作方式
手动、自动、网络和无线远程控制
故障检测和告警
通过光声现场告警，以及短信和无线告警
产品优势
- 主动探测，高精度，高时空分辨率；
- 全国产、自主研制激光发射系统，全天候高信噪比观测；
- 全方位杂散光抑制系统设计；
- 无故障运行时间长，运维代价低。

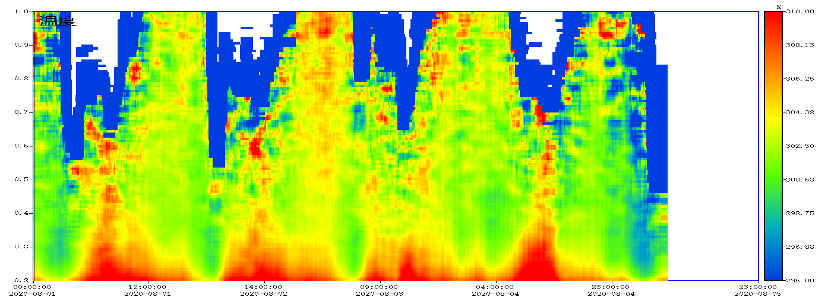

典型应用
