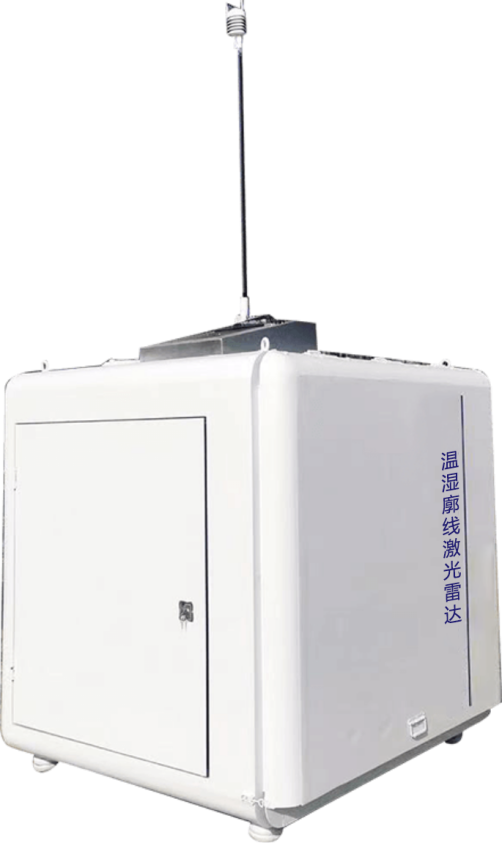

温湿廓线激光雷达
技术原理
双波长七通道温湿廓线激光雷达,利用纯转动拉曼信号反演温度廓线,利用氮气和水汽振动拉曼信号,反演水汽廓线;通过同时接收532nm米散射信号、偏振信号、355nm米散射信号获得气溶胶退偏比、双波长气溶胶消光系数等光学特性。
技术参数
主要参数
出射激光波长
355nm\532nm
温度通道
353nm和354nm
水汽通道
407nm和387nm
气溶胶通道
532nm平行通道、532nm垂直通道、355nm
水汽有效探测高度
优于5km(夜晚),优于2km(白天)
温度有效探测高度
优于6km(夜晚),优于2km(白天)
355/532nm气溶胶消光系数有效探测高度
优于15km
气溶胶退偏比有效探测高度
优于5km
接收望远镜直径
300mm
接收视场角
1mrad(可调)
滤光片带宽
0.3nm
探测盲区
100m
空间分辨率
7.5m
时间分辨率
优于10分钟(可调)
测量精度
优于±2k
湿度测量精度
±1.0g/kg
工作温度
-10℃~+50℃
储存温度
0℃~+70℃
工作方式
手动、自动、网络和无线远程控制
故障检测和告警
通过光声现场告警,以及短信和无线告警
尺寸
长1.8*m宽1.8*m高1.8m
重量
1.8T
功耗
≤3KW
产品优势

1.数据产品丰富,涵盖温度、湿度、气溶胶和云等多种廓线信息;

2.测量准确,提供实测雷达比和水汽廓线进行修正;

3.拉曼信号白天也可用,数据昼夜连续;

4.激光器等核心部件自研自产,自主可控,维护成本低,响应快速。

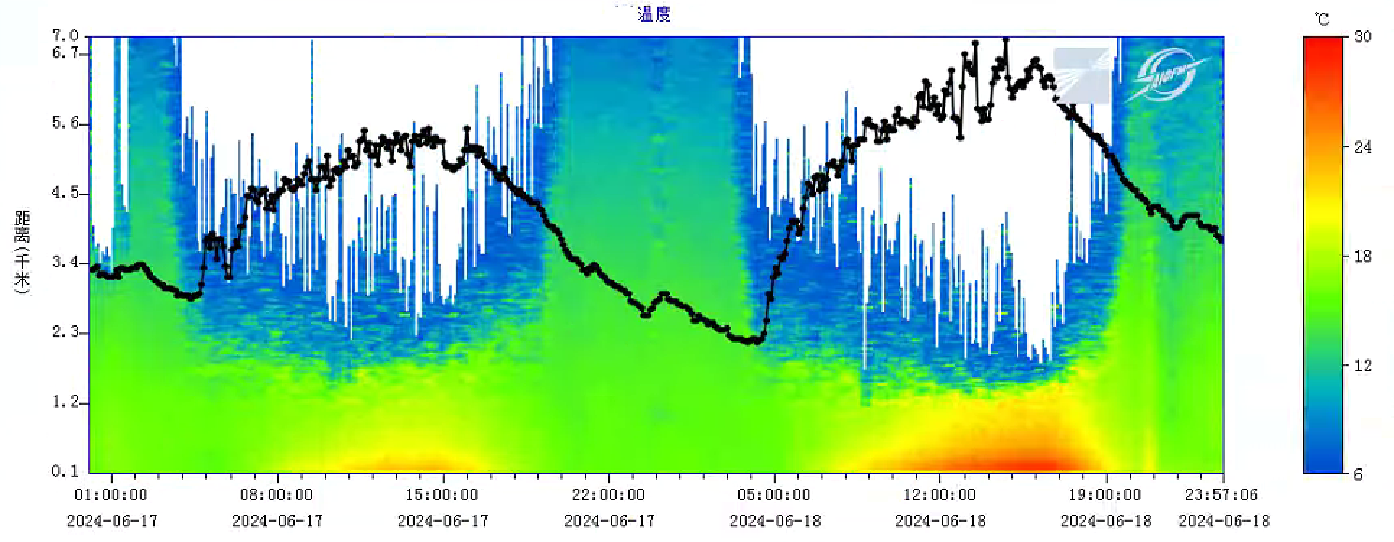

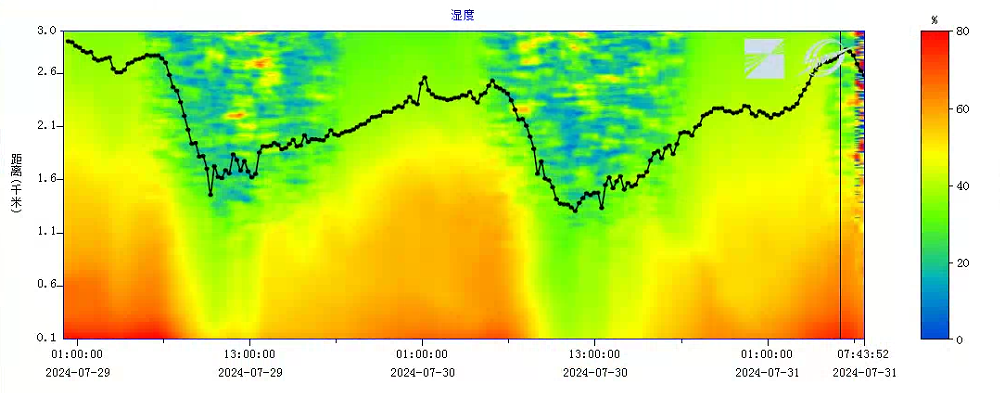

典型应用
