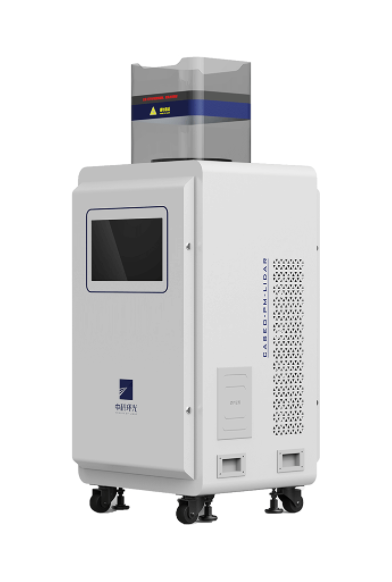

大气颗粒物监测激光雷达(固定式)

大气颗粒物监测激光雷达(固定式)

 大气颗粒物监测激光雷达(固定式)
技术原理
大气颗粒物监测激光雷达(固定式)采用米散射原理,发射532nm、355nm激光,通过望远镜接收和解析532nm的垂直和平行偏振信号以及355nm的后向散射信号,反演颗粒物的消光系数和退偏振特性,实现颗粒物的空间分布监测,适合大范围组网监测颗粒物区域分布与输送。
技术参数
发射系统
激光器
半导体泵浦Nd:YAG激光器,风冷
探测波长
532nm,355nm
单脉冲能量
≥0.5mJ
重复频率
默认4KHz,1kHz到10kHz可调节
光束发散角
≤0.3mrad
光学接收系统
接收望远镜
卡塞格林型
望远镜口径
200mm
滤光器
窄带滤光片
探测器
PMT
系统参数
空间分辨率
7.5 m
时间分辨率
1s-1800s,可调节
有效探测距离
≥3km
尺寸
长480mm*宽560mm*高1000mm
重量
75KG
功耗
≤250W
产品优势
  1. 测量精度高,可扩展387nm拉曼通道实测雷达比;

  2. 双波长体制,355nm波长更加适合于细粒子监测;

  3. 激光器等核心部件自研自产,降低运行维护难度,可靠性强;

  4. 支持多场景应用,室内、户外等多种场景即开即用;

  5. 定量提供颗粒物波长指数,较传统雷达功能上大大提升。

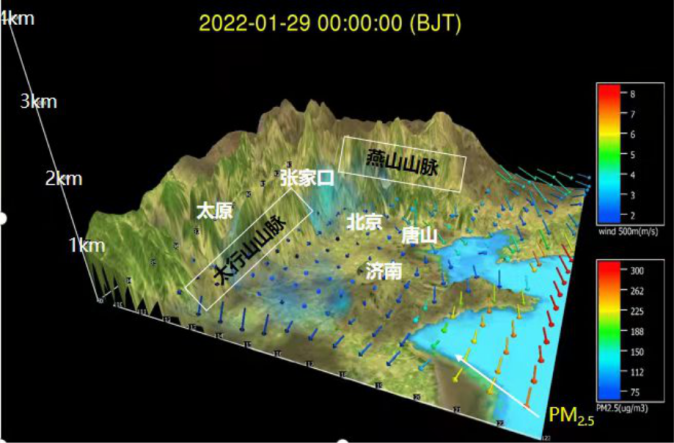

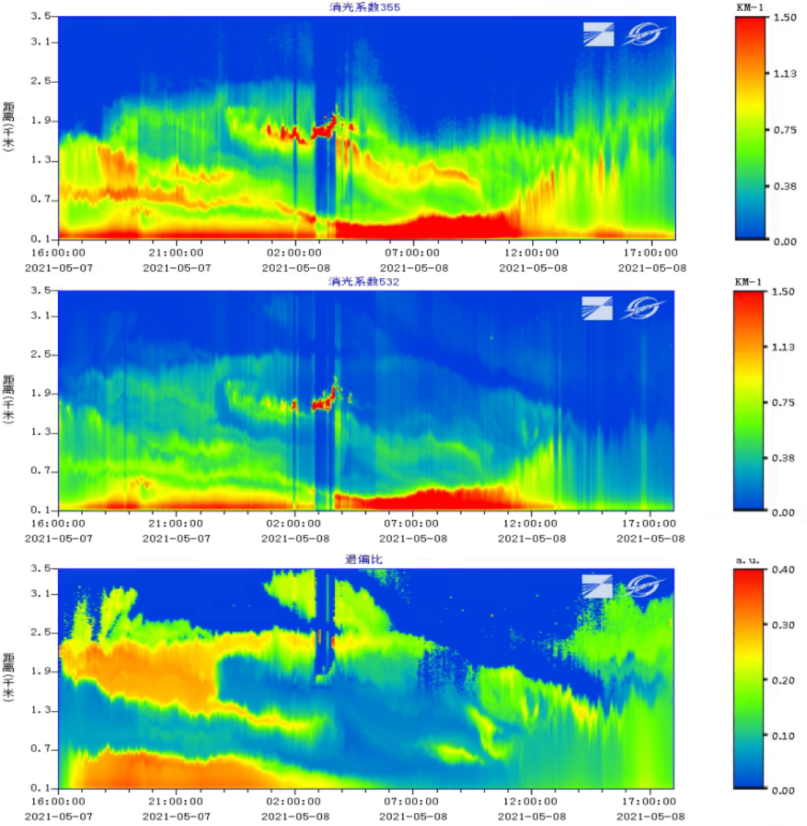

典型应用
