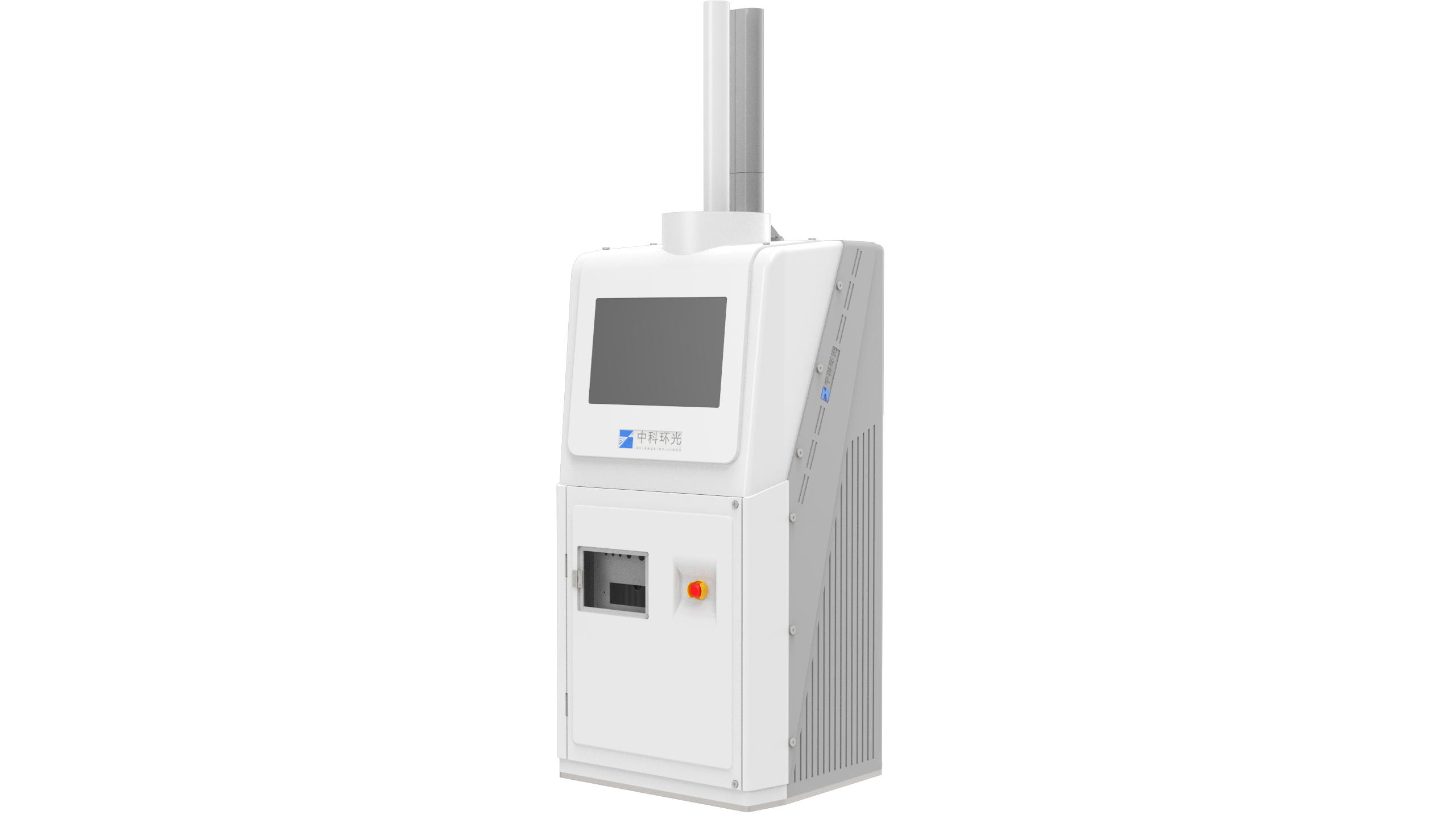

![臭氧激光雷达](http://zkhg.cas-eo.com/mail-web/20231026154318000001115762610.png?Expires=1722077024&OSSAccessKeyId=LTAI4GFVcN38L5EvLY2TdG29&Signature=s4QqHlu7JbCegWdLzFSZOVhSszo%3D)
技术原理
臭氧激光雷达基于差分吸收原理。激光雷达向大气中发射两个波长脉冲激光,其中一个波长位于臭氧吸收较强的位置,而另一个波长位于臭氧吸收较弱位置,利用臭氧对这两个激光波长的吸收差别,确定大气臭氧浓度。
技术参数
探测原理
差分吸收
时间分辨率
30s~300s可调
空间分辨率
7.5m及其倍数
雷达盲区
≤75m
臭氧有效探测距离
≥3km
颗粒物有效探测距离
≥3km
探测灵敏度
≤3ppb
光源类型
高重频全固态激光器
发射/接收波长
290nm、295nm、580nm、590nm
脉冲重复频率
4KHz-10KHz可调
供电
市电;功率≤500w
工作场景
移动走航、垂直观测、扫描观测
尺寸
长560mm*宽480mm*高1250mm
重量
100kg
功耗
≤500W
产品优势
1.最优化的差分波长对(290nm/295nm),臭氧探测灵敏度高,受气溶胶干扰小;

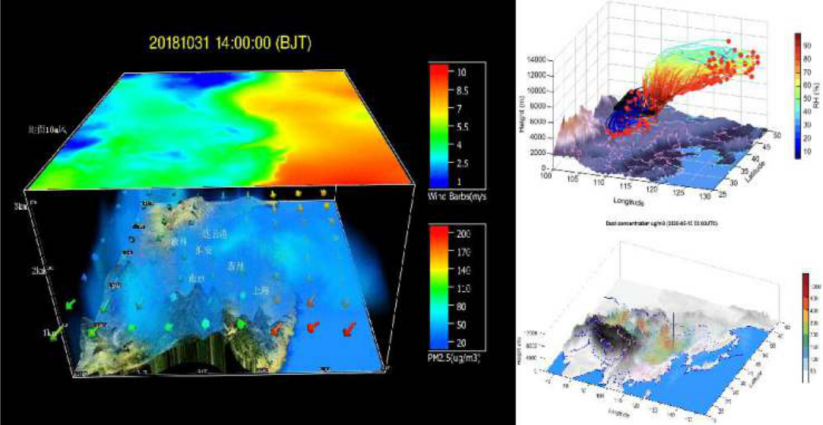

2.结合三维立体同化,支持臭氧水平与垂直输送定量分析;
3.全新的固体受激拉曼激光技术,系统紧凑,光源气密保护;
4.激光器等核心部件自研自产,自主可控,维护成本低,响应快速;
5.激光器风冷低功耗,使雷达适合寒冷、机载、高原等恶劣条件;

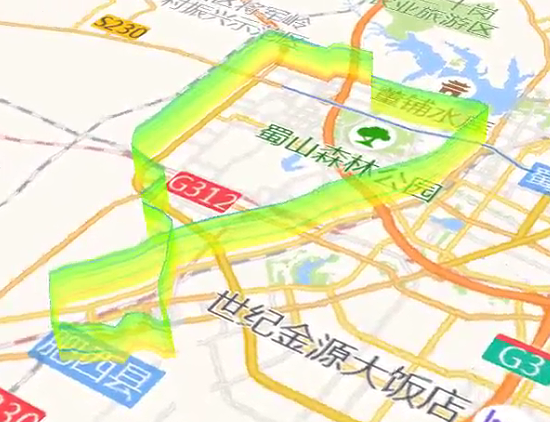

6.移动走航、垂直观测、扫描观测等多种应用场景自如切换

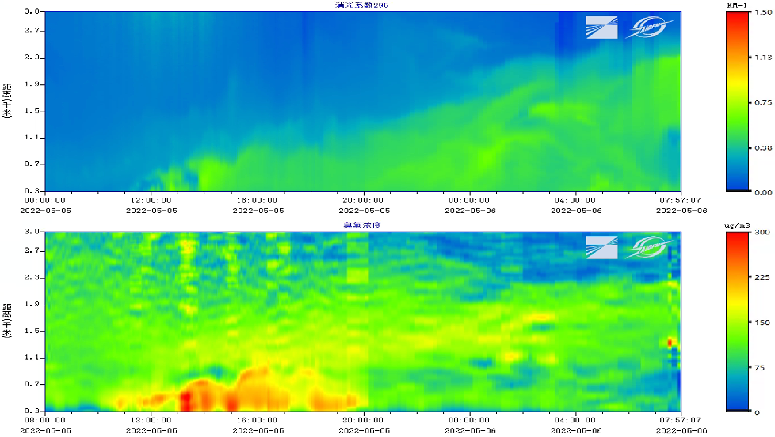

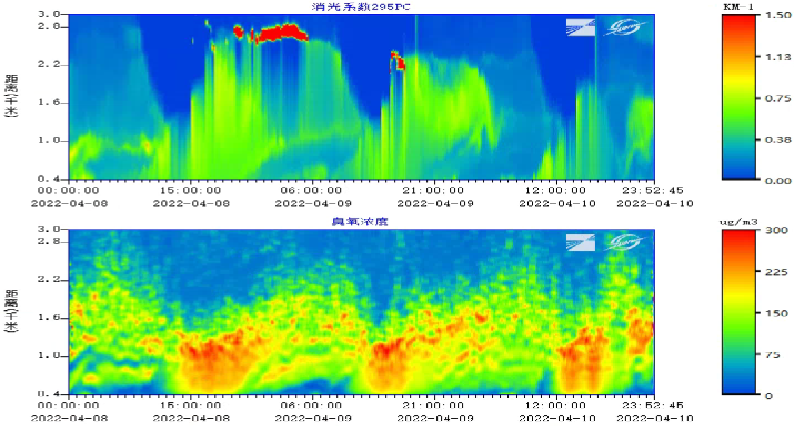

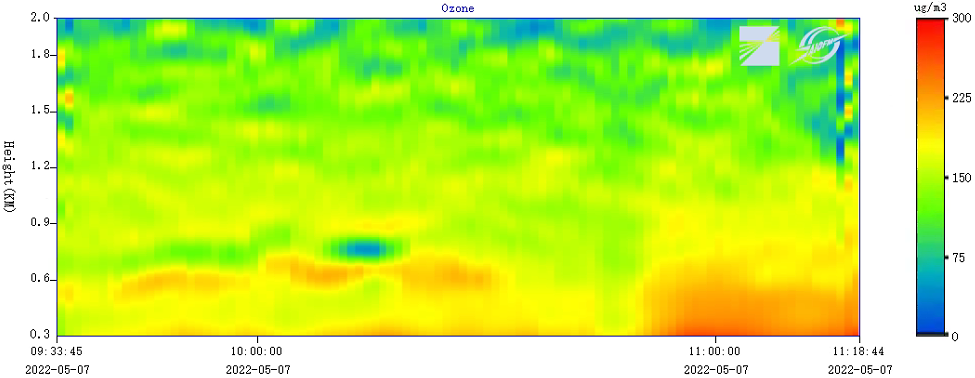

典型应用
![](http://zkhg.cas-eo.com/mail-web/20220415152503000000835748786.png?Expires=1722077024&OSSAccessKeyId=LTAI4GFVcN38L5EvLY2TdG29&Signature=hKofyfGoCr7rp54wzDZrMb4L8Vs%3D)
![](http://zkhg.cas-eo.com/mail-web/20220520114650000001631230612.png?Expires=1722077024&OSSAccessKeyId=LTAI4GFVcN38L5EvLY2TdG29&Signature=H8qlk%2FkfV4LU1ISGbSDo7MtGo3o%3D)
![](http://zkhg.cas-eo.com/mail-web/20220520114700000001287479463.png?Expires=1722077024&OSSAccessKeyId=LTAI4GFVcN38L5EvLY2TdG29&Signature=Wh4r5UsTQR74mbCoQnUa4CbdohY%3D)
![](http://zkhg.cas-eo.com/mail-web/20220520114714000000673620039.png?Expires=1722077024&OSSAccessKeyId=LTAI4GFVcN38L5EvLY2TdG29&Signature=E4WbuemJGBGMRHdzDtLJJ83AaNY%3D)
![](http://zkhg.cas-eo.com/mail-web/20220520114720000000956184430.png?Expires=1722077024&OSSAccessKeyId=LTAI4GFVcN38L5EvLY2TdG29&Signature=%2F19t%2Bqmemd9jKlI7Di8mcmaZi%2Bw%3D)
